Centre d'usinage CNC à 5 axes
APERÇU
Le centre d'usinage à cinq axes U500 dispose d'une structure de portique avec un système CNC de la série Siemens One. Les composants clés comprennent:
Base
Colonne
Traverse
Glisser
Boîte de broche
Table rotative d'inclinaison de l'axe A / C à entraînement direct
Système hydraulique
Système de lubrification
Système de refroidissement et de filtration
Convoyeur à puce
Changeur d'outils automatique (ATC)
Panneau de commande rotatif
Système de contrôle électrique
Configuration de l'axe:
Axe X: Mouvement horizontal de la glissière le long de la traverse
Axe y: Mouvement vertical de la traverse le long de la colonne
Axe z: Mouvement vertical du boîtier de la broche le long
Axe A: Oscillation inclinable de la table rotative (direction X)
Axe C: Mouvement rotatif sur la ligne centrale de la table
Magazine de broche et d'outils
Le centre d'usinage CNC à 5 axes est équipé d'une unité de broche HSK63A avec une vitesse maximale de 20 000 tr / min.
Le magazine d'outils de type horizontal de 32T 32T correspondant permet la présélection des outils et les changements d'outils automatiques rapides et précis.
Guides de guidage linéaires
Les guides linéaires de type rouleau sur tous les axes assurent la stabilité à grande vitesse
Les vis à billes de précision directement couplées aux servomoteurs à torque élevé permettent une réponse rapide et un positionnement précis
Table rotative axes A / C
Moteurs de couple à conduite directe (zéro contrecoup / usure)
Rétroaction de l'encodeur circulaire de haute précision
Le système de freinage à torque élevé améliore:
Rigidité d'usinage à angle fixe
Performance simultanée à 5 axes
Principaux composants structurels
Les moulages principaux du centre d'usinage CNC de liaison à 5 axes sont en fonte grise de haute qualité, qui est très stable, a une résistance à la traction élevée et possède certaines propriétés d'absorption des chocs, offrant une base solide pour l'opération à grande vitesse à grande vitesse de la machine. Tous les composants structurels sont soigneusement conçus par les ingénieurs, raisonnablement disposés, compacts en structure et pleins de côtes. Ils sont également optimisés une deuxième fois sur la base des résultats de l'analyse des éléments finis pour garantir la stabilité de chaque unité composante.
Système opérateur
La série Siemens One est une nouvelle génération de systèmes CNC à haute performance et haute fiabilité qui intègrent des technologies de pointe dans le domaine du contrôle numérique. Grâce à l'innovation et à l'amélioration continues, ces systèmes offrent des fonctionnalités de contrôle avancées telles que l'interpolation multi-axes, le contrôle des bus, le fonctionnement à grande vitesse et à haute précision, les encodeurs absolus et les conseils d'outils. Les produits sont puissants, faciles à utiliser et adaptés à une large gamme d'applications.
Inspection et test
Toutes les machines sont testées avec un interféromètre laser Renishaw pour la compensation de tangage et un test de balle pour la circularité pour assurer une précision de positionnement optimale et des caractéristiques de servo. Avant l'expédition, les machines subissent un fonctionnement continu pendant au moins 72 heures et des tests multiples de précision géométrique et de performances de coupe pour garantir la stabilité à long terme de toutes les précisions de machines.
Caractéristiques
|
Paramètre |
Unité |
U500 |
|
Axes linéaires xyz |
||
|
Voyage de l'axe X |
MM |
520 |
|
Voyage de l'axe Y |
MM |
600 (400 avant + 200 arrière, zone de changement d'outil: 400) |
|
Voyage de l'axe Z |
MM |
470 |
|
Fuseau de fuseau à la table (table horizontale) |
MM |
125–595 |
|
X / y / z vitesse de traversée rapide |
m / min |
24 |
|
Débit de coupe |
m / min |
1–10 |
|
Couple de servomoteur x / y / z |
N·m |
27/27/27 |
|
Précision de positionnement |
MM |
±0.005/300 |
|
Répéter la précision du positionnement |
MM |
±0.005 |
|
Table rotative d'inclinaison de l'axe A / C |
||
|
Diamètre de la table |
MM |
Ø500 |
|
A-axe axis Inclinant la plage |
degré |
±120 |
|
Plage de rotation de l'axe C |
degré |
360 continu |
|
Max. Vitesse de l'axe a |
RPM |
90 |
|
Max. Vitesse de l'axe c |
RPM |
60 |
|
Couple nominal de l'axe A / C |
N·m |
860/430 |
|
Axe a / c max. Couple |
N·m |
1,600/810 |
|
Charge de table (horizontal) |
kg |
350 |
|
Charge de table (incliné) |
kg |
180 |
|
T-slots (Qté-size espacement) |
- |
8-14mm-360 degré équipacé |
|
Précision de positionnement de l'axe A / C |
seconde |
±5 |
|
Précision de positionnement de répétition de l'axe A / C |
seconde |
4 |
|
Broche |
||
|
Type de broche |
- |
Broche motorisée |
|
Fuseau |
- |
HSK63A |
|
Max. Vitesse de broche |
RPM |
20000 |
|
Cote de puissance |
kw |
20/30 |
|
Couple nominal |
N·m |
72 (S1)/85 (S6) |
|
Magazine à outils (type à chaîne plate) |
||
|
Capacité |
T |
32 |
|
Max. Diamètre de l'outil (complet / adjacent) |
MM |
Ø78/Ø120 |
|
Max. Longueur d'outil |
MM |
300 |
|
Max. Poids de l'outil |
kg |
8 |
|
Spécifications générales |
||
|
Poids de la machine |
t |
14 |
|
Dimensions globales (L × W × H) |
MM |
2280×4200×2800 |
Configuration des machines-outils
|
Non. |
Composant |
Spécification / modèle |
Fabricant |
|
1 |
Système CNC |
Un (5 axes simultané + RTCP) |
Siemens |
|
2 |
Couvercle machine |
N/A |
N/A |
|
3 |
Système pneumatique |
N/A |
Airtac |
|
4 |
Pompe de liquide de refroidissement |
CH2V-30TP / 750W |
Deyang |
|
5 |
Armoire de commande AC (x2) |
QG-JK-030 |
Quanguan |
|
6 |
Principaux composants électriques |
N/A |
Schneider |
|
7 |
Lumière de travail |
M9-600 / 16W |
Onn |
|
8 |
Alarme |
5i-i2-a3-bbf-t |
Onn |
|
9 |
Magazine à outils |
HSK63A-32T Flat Chain-Type |
Aimach |
|
10 |
Kit de documentation |
Manuels mécaniques / électriques / système, rapport de test de précision |
N/A |
|
11 |
Roulements à vis à billes (XYZ) |
ID 30 mm / OD 62 mm |
Nachi |
|
12 |
Vis à billes (XYZ) |
Modèle 4012 |
Hiwin |
|
13 |
Guides linéaires (XYZ) |
Type de rouleau RGH45 (x / y / z) |
Hiwin |
|
14 |
Unité de broche motorisée |
HSK63A-150-20 000 tr / min |
Ibeiko |
|
15 |
Couvertures de soufflets Axis (XYZ) |
N/A |
Heima Zhao |
|
16 |
Lubrification automatique |
TZ-2202-210XA |
Hegu |
|
17 |
Verrouiller les écrous (XYZ) |
YSF M30 × 1,5p |
Yns |
|
18 |
Accouplements d'arbre (XYZ) |
N/A |
Ruidi |
|
19 |
Boulons et bases d'ancrage |
N/A |
N/A |
|
20 |
Refroidisseur d'huile |
WHO-10C |
Wenheng |
|
21 |
Convoyeur à puce |
N/A |
N/A |
|
22 |
Table de l'inclinaison de l'axe A / C |
Tableau à disque directe, Ø650 |
Hiwin |
|
23 |
Encodeurs linéaires (XYZ) |
- |
Fagor |
|
24 |
Refroidisseur de broche |
QG-025LS-PA-3385 |
Quanguan |
|
25 |
Refroidisseur de table rotatif |
QG-035LS-PA-3385 |
Quanguan |
Conditions d'installation de la machine
A. Température
|
Condition |
Spécification |
|
Température de fonctionnement |
Ambient: 20 ± 20 degrés |
|
Stockage / transport |
-30 degrés à 50 degrés |
|
Max. Taux de changement |
Moins ou égal à 10 degrés par heure |
B. Humidité
|
Condition |
Spécification |
|
Continu |
Inférieur ou égal à 70% RH (non condensé) |
|
À court terme |
Inférieur ou égal à 95% RH (non-condensage) |
C. Conditions du site
Vibration: isolé des vibrations externes.
Corrosion: protégé contre les gaz corrosifs.
Sunlight: Évitez l'exposition directe à la lumière du soleil.
FLOW AIR: blindé des courants d'air, des vents externes et des débits d'air contrôlés par la température (par exemple, les évents HVAC).
Sources thermiques: pas de radiateurs, de fours ou d'équipement à haute température à proximité.
Poussière: minimiser les particules (par exemple, éviter les emplacements à proximité des fonderies, du soudage ou des ateliers en tôle).
Humidité: Empêchez les fuites / entraves d'eau.
D. alimentation
Tension: 3ph 380V ± 10%
Fréquence: 50Hz ± 1Hz
étiquette à chaud: Centre d'usinage CNC de liaison à 5 axes, Chine 5 Fabriquants de centre d'usinage CNC CNC Fabricants, fournisseurs, usine, centre d'usinage vertical rentable, centre d'usinage vertical durable, centre d'usinage vertical de qualité industrielle, outils de coupe de la machine à tour, support de machine-outil de tour, centre d'usinage vertical multi-axe
Une paire de
GratuitUn article

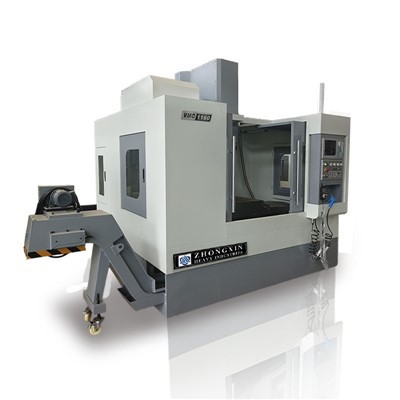

Centre d'usinage vertical VMC 1160Vous pourriez aussi aimer
